| MOQ: | 2 조각 |
| 가격: | negotiable |
| 결제 방법: | l/c, t/t |
| 공급 능력: | 한 달에 10 만 조각/조각 |

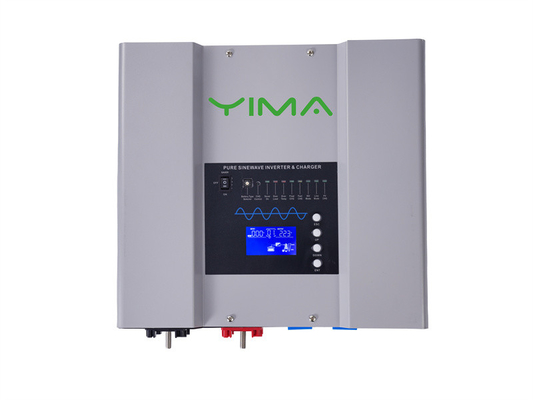

HS 시리즈 제품은 고효율, 저손실 U자형 변압기를 활용하여 에너지 활용도를 높임으로써 차별화됩니다. 이 변압기는 주전원을 보완하고 발전기 시작 기능을 지원하여 다양한 환경에서 안정적인 전원 공급을 보장합니다. 또한 이 제품은 전압 이중 출력 기능을 제공하므로 사용자는 필요에 따라 충전 모드를 유연하게 선택할 수 있습니다.
또한 HS 시리즈 제품은 통합 관리 기능을 갖추고 있어 전환율이 높고 전력 소비가 낮습니다. 또한 이 설계는 제품의 부하 용량을 향상시켜 까다로운 산업 응용 분야에 적합하게 만듭니다. 전반적으로 HS 시리즈는 뛰어난 성능과 효율성으로 인해 업계 최고의 산업용 주파수 인버터로 자리매김하고 있습니다.
HS 시리즈 매개변수 테이블
| 전기 사양 | |||||||||||
| HS형 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | ||
| 인버터 산출 |
마디 없는 출력 전력 |
1000W | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W | |
| 급등하다 등급(20ms) |
3KW | 6KW | 9KW | 12KW | 15KW | 18KW | 24KW | 30KW | 36KW | ||
| 산출 파형 |
순수 사인파/입력과 동일(바이패스 모드) | ||||||||||
| 명사 같은 능률 |
>88%(피크) | ||||||||||
| 라인 모드 능률 |
>95% | ||||||||||
| 역률 | 0.9-1.0 | ||||||||||
| 공칭 출력 전압 rms |
100-110-120Vac / 220-230-240Vac | ||||||||||
| 출력 전압 규제 |
±10% RMS | ||||||||||
| 산출 빈도 |
50Hz±0.3Hz/60Hz±0.3Hz | ||||||||||
| 단락 보호 |
예(오류 발생 후 1초) | ||||||||||
| 일반적인 환승 시간 |
10ms(최대) | ||||||||||
| THD | < 10% | ||||||||||
| DC 입력 |
공칭 입력 전압 |
12.0Vdc / 24.0Vdc/ 48.0Vdc |
24.0Vdc / 48.0Vdc | 48.0Vdc | |||||||
| 최소 시작 전압 |
10.0Vdc / 10.5Vdc용 12Vdc 모드 |
24Vdc의 경우 *2, 48Vdc의 경우 *4; | |||||||||
| 배터리 부족 경보 |
10.5Vdc / 11.0Vdc용 12Vdc 모드 |
||||||||||
| 배터리 부족 여행 | 10.0Vdc / 10.5Vdc용 12Vdc 모드 |
||||||||||
| 고전압 경보 |
12Vdc 모드의 경우 16.0Vdc | ||||||||||
| 배터리 부족 전압 복구 |
12Vdc 모드의 경우 15.5Vdc | ||||||||||
| 게으른 소비-Se 아치 모드 |
절전 기능이 켜진 경우 < 25W.(표 참조) | ||||||||||
| 충전기 | 출력 전압 | 배터리 종류에 따라 다름(표 2.5.2 참조) | |||||||||
| 충전기 차단기 평가 |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| 최대 충전량 전력량 |
1/3 정격전력 (표 2.5.3 참조) | ||||||||||
| 배터리 초기 시작 전압 |
12Vdc의 경우 10-15.7Vdc 방법 |
24Vdc의 경우 *2, 48Vdc의 경우 *4; | |||||||||
| 과충전 보호 SD |
12Vdc 모드의 경우 15.7Vdc | ||||||||||
| 방탄소년단 | 배터리 온도 감지기 (선택 과목) |
예(표 참조) 배터리 온도에 따른 충전전압 및 SD 전압의 변화. |
|||||||||
| 우회로 & 보호 |
입력 전압 파형 |
사인파(그리드 또는 생성기) | |||||||||
| 공칭 전압 | 100-110-120Vac / 220-230-240Vac | ||||||||||
| 최대 입력 AC 전압 |
120Vac LV 모드의 경우 150VAC;230Vac HV 모드의 경우 300VAC; | ||||||||||
| 공칭 입력 빈도 |
50Hz 또는 60Hz | ||||||||||
| 저주파 트립 | 50Hz의 경우 47±0.3Hz, 60Hz의 경우 57±0.3Hz | ||||||||||
| 고주파 트립 | 50Hz의 경우 55±0.3Hz, 60Hz의 경우 65±0.3Hz | ||||||||||
| 초과 적재 보호 (SMPS 부하) |
회로 차단기 | ||||||||||
| 출력 단락 회로 보호 |
회로 차단기 | ||||||||||
| 바이패스 차단기 평가 |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| 전환 스위치 평가 |
UL 및 TUV용 30Amp | UL의 경우 40Amp | UL의 경우 80Amp | ||||||||
| 없이 우회 배터리 연결됨 |
예(선택 사항) | ||||||||||
| 최대 우회 현재의 |
30Amp | 40Amp | 80Amp | ||||||||
| 기계 명세서 |
설치 | 벽걸이 | |||||||||
| 인버터 치수(L*W *시간) |
340* 420* 200mm |
425*375*200mm | 560*420*235mm | 655*490*240mm | |||||||
| 인버터 하우징 크기 (길이*너비*높이) |
415* 440* 300mm |
500*495*300mm | 660*470*310mm | 720*470*290mm | |||||||
| 인버터 무게(태양광 Chg)KG |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| 해운 무게(태양광 Chg)KG |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| 표시하다 | 상태 LED / 상태 LED+LCD | ||||||||||
| 기준 보증 |
2년(선택 과목) | ||||||||||
제품 모델 사양이 예고 없이 변경되는 경우
